原理特點
KAP10D現場顯示壓力變送器：緊湊型擴散硅式壓力變送器,OEM客戶最佳選擇，可視單元。
原理&結構
KAP10D現場顯示壓力變送器緊湊型擴散硅式壓力變送器,OEM客戶最佳選擇，可視單元。
特點
陶瓷技術，測量元件無介質液體；準確度高，性能穩定，溫漂小；抗過載，抗沖擊能力強，線性好；長期穩定性高；直接現場顯示；0~1bar到0~1000bar。
技術參數 |
|
測量范圍： | 見量程代碼 |
過載范圍： | ≤10bar, 4×;≤600bar, 2× |
精度： | 0.2%, 0.5% |
線性度： | ±0.05% |
重復性： | ≤±0.1FS |
穩定性： | 優于每年0.01%量程 |
溫度影響： | ＜±0.02%FS/K |
響應時間： | <1ms(10...90%FS） |
供電： | 10...36V DC |
≥10KΩ(0..10V）,≥5KΩ（1...5V） | |
負載： | ≤(UB-10)V/ 0.02A (4～20mA) |
能量消耗： | 信號電流(2-wire)，8mA（3-wire） |
電氣保護： | 過載/反相保護 |
環境溫度： | 0...65℃ |
介質溫度： | 25...80℃ |
儲存溫度： | 0...40℃ |
防護等級： | IP65 |
外殼材質： | 不銹鋼 304 |
接液材質： | 不銹鋼 316L |
密封： | 氟素橡膠 |
重量： | 0.10kg |
電氣連接： | 赫斯曼接頭(DIN43650) |

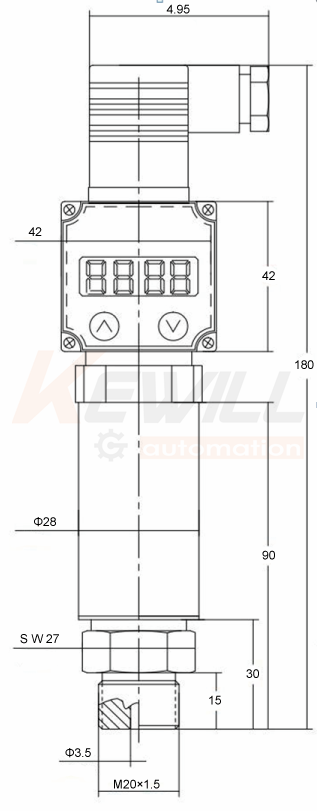

尺寸圖

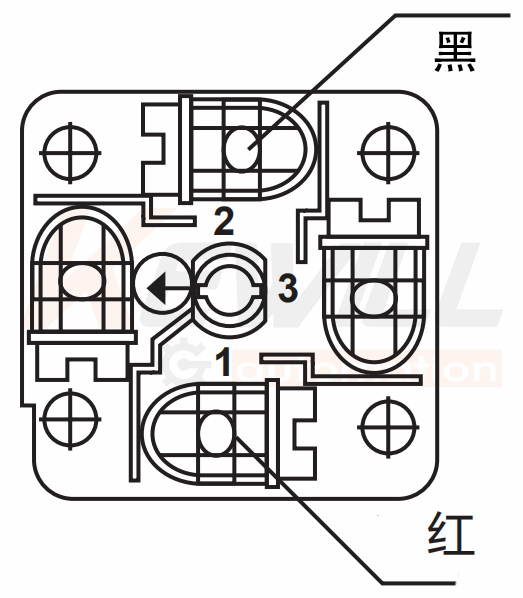

接線圖
1.電源+/信號+(紅色)
2.電源-/信號-(黑色)
備注：選擇不同的電器連接，接線時請參考上述提供的對應的接線方法，如果帶電纜線參考各線的顏色來接線即可，如不帶電纜線，需按引腳的功能來區分接線
標準量程代碼表(單位bar) | |||||
標準量程 | 表壓代碼 | 絕壓代碼 | |||
0…10mbar | GB0,01 | AB0,01 | |||
0…40mbar | GB0,04 | AB0,04 | |||
0…60mbar | GB0,06 | AB0,06 | |||
0…100mbar | GB0,1 | AB0,1 | |||
0…400mbar | GB0,4 | AB0,4 | |||
0…600mbar | GB0,6 | AB0,6 | |||
0…1bar | GB1 | AB1 | |||
0…2.5bar | GB2.5 | AB2.5 | |||
0…4bar | GB4 | AB4 | |||
0…6bar | GB6 | AB6 | |||
0…10bar | GB10 | AB10 | |||
0…20bar | GB20 | AB20 | |||
0…40bar | GB40 | AB40 | |||
0…60bar | GB60 | AB60 | |||
0…100bar | GB100 | AB100 | |||
0…160bar | GB160 | AB160 | |||
0…250bar | GB250 | AB250 | |||
0…400bar | GB400 | AB400 | |||
0…600bar | GB600 | AB600 | |||
| 標準量程代碼表(單位psi) | ||||
標準量程 | 表壓代碼 | 絕壓代碼 | |||
0…0.15psi | GP0.15 | AP0.15 | |||
0…0.6psi | GP0.6 | AP0.6 | |||
0…1psi | GP1 | AP1 | |||
0…1.5psi | GP1.5 | AP1.5 | |||
0…6psi | GP6 | AP6 | |||
0…10psi | GP10 | AP10 | |||
0…15psi | GP15 | AP15 | |||
0…50psi | GP50 | AP50 | |||
0…75psi | GP75 | AP75 | |||
0…100psi | GP100 | AP100 | |||
0…200psi | GP200 | AP200 | |||
0…300psi | GP300 | AP300 | |||
0…500psi | GP500 | AP500 | |||
0…750psi | GP750 | AP750 | |||
0…1000psi | GP1000 | AP1000 | |||
0…2000psi | GP2000 | AP2000 | |||
0…4000psi | GP4000 | AP4000 | |||
0…7000psi | GP7000 | AP7000 | |||
0…10000psi | GP10000 | AP10000 | |||
注：若所需量程不在標準列表中， 請在訂貨時注明，可按客戶要求標定。 例如所需量程：表壓0…25 bar，可將量程代碼寫為GB25。
參數表
KAP10D- | 現場顯示壓力變送器 | |||||
| 量程 | |||||
| 負壓-1 to 0bar | |||||
| 表壓（量程見量程代碼表此項為常規應用選型）（*） | |||||
| 絕壓（量程見量程代碼表） | |||||
| 精度等級 | |||||
| 0.50%（0.5級） | |||||
| 過程連接(外螺紋） | |||||
| NPT1/4 | |||||
| NPT1/2 | |||||
| G1/4 （*） | |||||
| G1/2 （*） | |||||
| M20*1.5 （*） | |||||
| 輸出信號類型 | |||||
| 4...20mA輸出（*） | |||||
| 0…10mA輸出 | |||||
| 1…5VDC輸出 | |||||
| 0...5VDC輸出 | |||||
| 電氣連接 | |||||
| 赫斯曼接頭（DIN43650) | |||||
KAP10D- |
|
|
|
|
| ←選型示例 |
備注：（*）為現貨或常備款。
