電磁流量計信號處理電路如何設計？相信很多小伙伴對這個問題感興趣，下面給大家淺析一下，供大家參考，希望對大家的工作和學習有所幫助。
電磁流量計是法拉第電磁感應定律的具體應用。導電流體流過切割力線的磁場，產生感應電動勢。這種感應電動勢是一種微弱的交流信號，在實際測量中基本上可以測得1m/s流量對應0.1mV的感應電動勢。而且這種信號內阻很高，兆歐級，同時噪聲信號，特別是對50Hz工頻干擾，幅度遠遠大于流動感應電動勢信號。

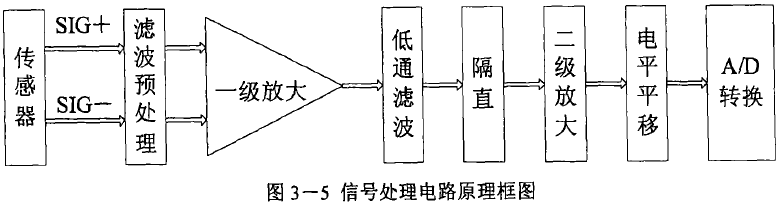

信號處理電路是傳感器與單片機系統之間的中介。它是測量系統中硬件的關鍵部分。其作用是將傳感器感應的電位信號（微伏到毫伏級的交流信號）轉換為A/D轉換器能夠接受的直流信號（0~3.3V），送入ARM單片機。其電路原理框圖如圖所示

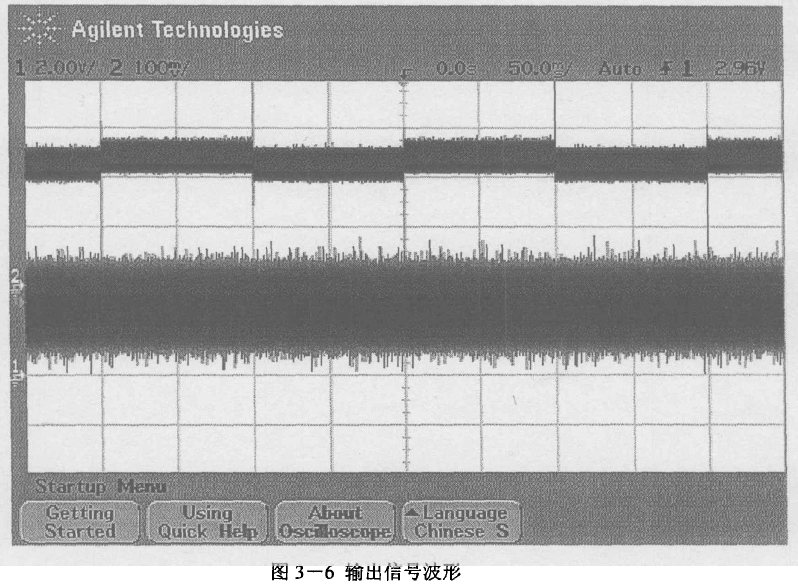

下面以3m/s檔位的模擬信號發生器作為輸入信號，觀察信號處理后輸出的波形。 電磁流量計模擬信號發生器輸出的信號如圖2通道所示，肉眼無法分辨該信號。
