原理特點
FS61系列流量監控器是基于熱交換原理設計，探頭內置發熱模塊以及感熱模塊,發熱模塊的熱消散與被測流體的流速密切相關，如果管道內沒有介質流動，感熱電路接收到的信號是一個固定

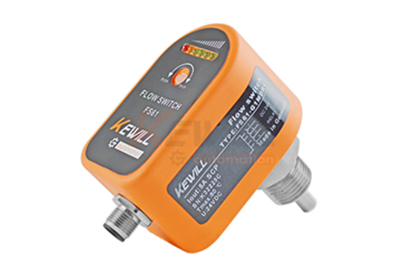

FS61基礎型流量監控器
FS61系列流量監控器是基于熱交換原理設計，探頭內置發熱模塊以及感熱模塊,發熱模塊的熱消散與被測流體的流速密切相關，如果管道內沒有介質流動，感熱電路接收到的信號是一個固定值;而當流體介質流過探頭時,感熱電路所接收到的信號隨介質的流速變化而變化，感熱電路將發熱模塊與感熱模塊的溫差信號轉化成電信號，處理器再將其轉換成PNP/NPN/4～20mA/繼電器等信號輸出。
可靠穩定 的電路設計，使流量信號更加精準和穩定，目前已廣泛運用于鋼鐵、冶金 、制藥、化工行業。LED指示流速無可動部件,免維護多種傳感探頭長度可選。一種型號適用于多種管徑要求開關量連續可調幾乎無壓力損失整體。
可用于液壓系統、循環水、切削液及潤滑油的斷流監測、以及泵的空轉保護 。
| 設定范圍： | 3~300cm/s（水），3~300cm/s(油) | 開關精度： | ±1~±10cm/s |

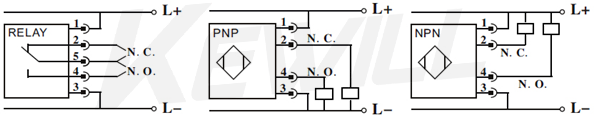

| 信號輸出： | PNP， NPN， 繼電器(SPDT) 模擬量（4~20mA） | 供電： | 24VDC、110VAC、220VAC |
| 功率： | 5W | 負載： | 5A（繼電器型） |
| 空載電流： | 最大250mA | 損耗電流： | ＜60mA |
| 流量指示： | LED排（6個） | 設定方向： | 電位器設定 |
| 耐壓范圍： | 100bar | 介質溫度變化： | ≤4℃/s |
| 響應時間： | 1~10s，典型值2s | 初始化時間： | 約8s |
| 電氣保護： | 反相，短路，過載保護 | 防護等級： | IP65&IP67 |
| 介質溫度： | ‘-20~80℃ | 環境溫度： | ‘-20~80℃ |
| 儲存溫度： | ‘-20~100℃ | 接線方式： | M12*1接插件 |
| 材質： | 探頭：316L不銹鋼 外殼：316L不銹鋼 | 重量： | 約0.4kg |
| 探頭長度： | 15mmmmmm按客戶要求特殊定制 |
85-265VAC
| FS61- | 基礎型流量監控器 | ||||||||
| 連接方式 | |||||||||
| 外螺紋G1/2 | |||||||||
| 外螺紋G1/4 | |||||||||
| 內螺紋M18*1.5 | |||||||||
| 連接方式 | |||||||||
| 接口螺紋 外螺紋 | |||||||||
| 接口螺紋 內螺紋 | |||||||||
| 供電方式 | |||||||||
| DC24V供電 | |||||||||
| 85 to 265VAC供電（高點動作） | |||||||||
| 85 to 265VAC供電（低點動作） | |||||||||
| 輸出信號 | |||||||||
| PNP輸出 | |||||||||
NPN輸出 | |||||||||
繼電器輸出(SPDT) | |||||||||
4 to 20mA輸出 | |||||||||
探頭長度(不含螺紋) | |||||||||
15mm | |||||||||
20mm | |||||||||
30mm | |||||||||
按客戶要求定制(例如40mm選項標識為”N40″) | |||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||
| M12附線接插件 | ||||||
| M12附線接插件(屏蔽線） | ||||||
| 自接線柱 | ||||||
| 接插頭 | ||||||
| 直型 | ||||||
| 彎型 | ||||||
| 2米標準線長 | ||||||
| 按客戶要求定制(例如4m選項標識為”N04″) | ||||||
| 焊接配件 | |||
| G1/2底座 | |||
| G1/4底座 | |||
| 異型連接 | |||
